ST意法半導體電流檢測參考指南
電流檢測對于電機控制、電池管理、電源管理等很多工業和汽車應用均至關重要。意法半導體為這些應用提供基于分流感應運算放大器和集成電流監控器的解決方案。如何工作？

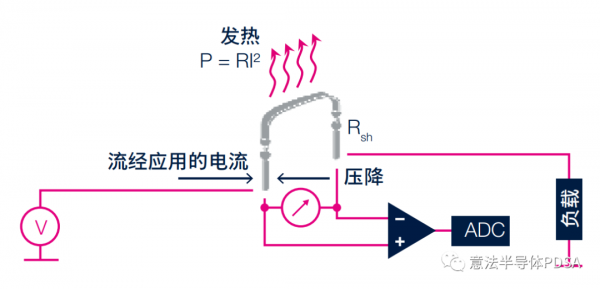

我們的電流檢測解決方案涉及一個分流電阻和簡單的歐姆定律應用。將一個小電阻置于電流路徑上，并放大線性壓降，從而實現精確的電流測量。
所有電阻都以熱量形式耗散功率，分流電阻中也存在一定程度的這種效應。雖然較低的分流電阻將最大限度降低影響，但缺點是將需要更大的放大增益，這會降低整體測量精度。
分流器位置
分流電阻可以置于幾個不同的位置，以測量流經應用的電流。每一種都有特定的優點和缺點。

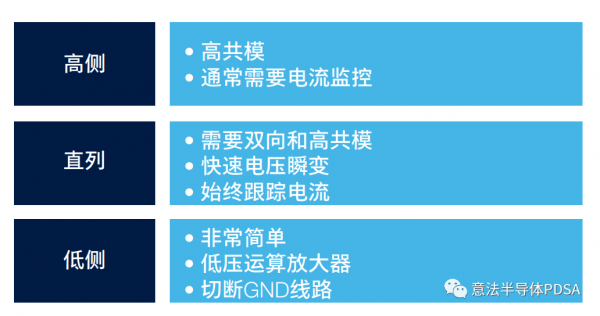

高側 – 分流電阻置于電源軌。這種情況下，電流傳感器直接位于電源電壓上，因此其最大輸入共模電壓需要足夠高才能管理電源電壓。高側分流電阻用于因機械原因、射頻干擾或流到大地的其他電流而無法切斷接地的應用。
直列 – 亦稱為相電流檢測。在電機控制應用中，分流電阻可以與電機串聯，但這需要雙向電流檢測監控。盡管這種布局具有可以隨時跟蹤電流的優點，但由于H橋的開關活動，將出現快速電壓瞬變，并且器件必須能夠在這種共模電壓偏移后迅速恢復。
低側 – 這種情況下，分流器置于地線上，因此共模電壓接近0V，采用低壓技術即可。這種布局是較為流行的解決方案，因為可以部署更簡單和更便宜的運算放大器。
