新唐開發平臺黃金 3 部曲最終章：ISP (In system programming) 不須拆下芯片即可完成產品升級
新唐開發平臺黃金 3 部曲
ISP (In system programming) 不須拆下芯片即可完成產品升級
上一篇介紹了 ISP ( In System Programing ) 刻錄軟件及 Nu-Link2-Pro 刻錄除錯器，使用這兩個工具便可進行產品系統升級。若用戶選擇以 UART 接口連接產品，也可以直接透過 NuMaker 開發板上所附的 Nu-Link2-Me 做連接。新唐提供了非常彈性的 ISP 刻錄方式，在工具使用上，除了 Nu-Link2-Pro 或Nu-Link2-Me 之外，客戶也可以使用自行開發或是其他第三方工具作為 Host 端，在軟件使用上，新唐更直接提供了 ISP 刻錄軟件的原始碼及執行檔，可供使用者自行做客制化的設定。接下來會以一般的使用方式及 Nu-Link2-Pro 的使用情境，做 ISP 的流程說明。
ISP 分為四步驟，首先須準備 ISP Bootloader、將 Bootloader 刻錄至目標芯片，接著設置連接的接口，最后再利用 ISP 刻錄軟件對產品進行刻錄，即可完成系統升級。以下將以 SPI 接口為例，說明如何以 Nu-Link2-Pro 透過 SPI 接口連接產品，進行 ISP 系統升級。
1. 準備 ISP Bootloader
(1) ISP Bootloader 代碼
BSP 中存放各個接口的 ISP Bootloader 代碼，使用者可依設置的連接界面做選擇。以SPI 接口為例，其代碼路徑為 SampleCode/ISP/ISP_SPI。
(2) 產生 Bin 檔
開啟與 IDE ( 如arm KEIL/ IAR/ NuEclipse ) 相對應的 Bootloader 項目，并編譯產生 Bin 檔。以 SPI 接口為例，編譯后將會產生 ISP_SPI.bin。
2. Bootloader 刻錄
(1) 連接產品
利用 SWD 連接Nu-Link2-Pro 與產品上的目標芯片 ( 圖一 )，Nu-Link2-Pro 另一端與計算機透過 USB 連接。
圖一、Nu-Link2-Pro 透過SWD 連接目標芯片
(2) 刻錄設定

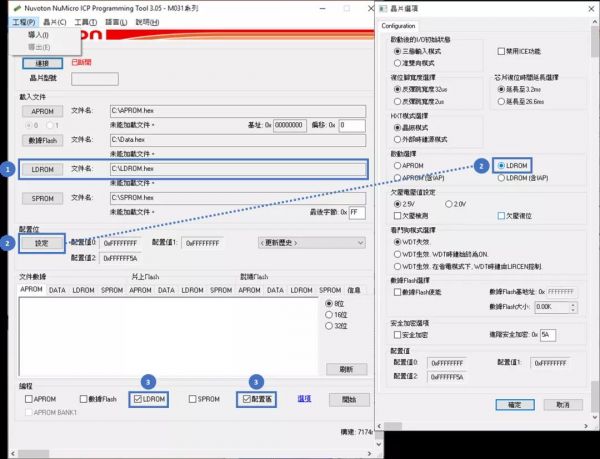

利用 ICP 連接 Nu-Link2-Pro 并做刻錄設定 ( 圖二 )。
1. 載入 Bootloader 至 LDROM
2. 配置位選擇 LDROM 啟動
3. 編程位置選擇 LDROM及配置區
圖二、Bootloader 刻錄設定
(3) 開始刻錄
按下開始鍵，將 Bootloader 刻錄至 LDROM。
3. 設置連接接口
若使用 SPI 接口連接 Nu-Link2-Pro 與產品上的目標芯片，需設置的線有 6 條：SS/ CLK/ MOSI/ MISO/ VDD33/ VSS ( GND )，Nu-Link2-Pro 另一端則與計算機連接 ( 圖三 )。其余接口設置方式可參考 Nu-Link2-Pro 使用手冊 3.3 Bridge Interface Pin Definition and Function Connection。
圖三、ISP_SPI 接口連接圖
各接口默認的腳位配置，可至 ISP Bootloader 的 main 程序代碼中查詢。以圖三中的M487 為例，其 ISP_SPI 的main程序代碼中 ( 圖四 ) ，腳位配置為 SS – PH9/ CLK – PH8/ MOSI – PE0/ MISO – PE1。
圖四、ISP_SPI main 程序代碼
掃碼獲取新唐 Nu-Link2-Pro 相關資源與用戶指南

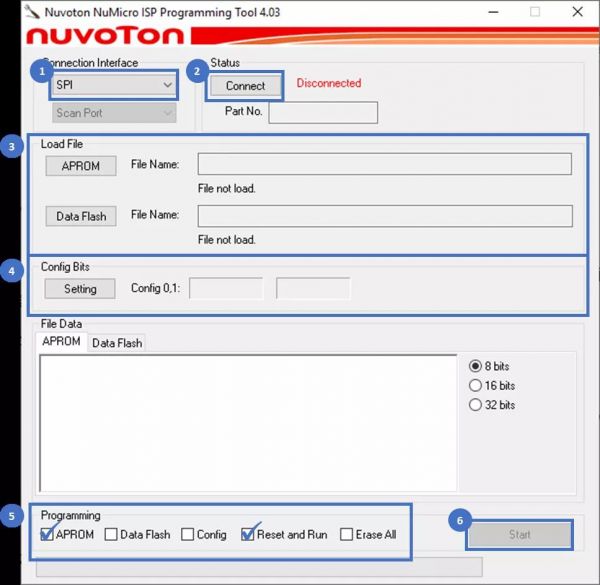

4. ISP 設定
(1) 選擇連接接口
根據步驟 3 的接口設置做選擇，如 I2C/ SPI/ CAN/ RS485/ UART。
(2) 連接產品
點選 Connect 鍵并同時重置產品上的目標芯片，將會透過選擇的接口連接至目標芯片。
(3) 載入升級 Bin 檔
將欲刻錄的升級 Bin 檔放至 APROM 中。
(4) Config Bits 設定
確認 Config Bits 的設定是否正確。
(5) 刻錄設定
選擇刻錄位置為 APROM，并勾選 Reset and Run 選項。
(6) 開始刻錄
按下 Start 鍵，ISP 刻錄軟件就會透過選擇的連接接口，開始刻錄升級的檔案到目標芯片
圖五、ISP 設定步驟
新唐在開發階段提供了整合開發環境 IDE、NuMaker 開發板、開發板支持軟件包 BSP、PinConfigure/ PinView；量產階段則有 ICP 刻錄軟件，可做在線刻錄、脫機刻錄以及一對多刻錄；升級階段只需透過 ISP 刻錄軟件及 Nu-Link2-Pro，不須拆下芯片即可完成產品升級。各個階段皆有充足的工具供客戶使用，減少客戶負擔、提升工作效率。完整的生態系統代表了新唐以客戶為本的核心價值，未來也將不斷地精進、繼續豐富生態系統，期許能夠帶給客戶以及整個產業更良好的使用經驗。
