應用于工業自動化的陶瓷電容器
taocidianrong
隨著Smart factory化的發展，越發有必要提高工業自動化的設備小型化、可靠性以及高耐熱性。另一方面，擴大靜電容量和耐電壓規格的高耐壓化陶瓷電容器產品在不斷推進，能夠選擇陶瓷電容器的領域也不斷擴大。
在此將介紹實際使用電路中，在工業自動化電源及逆變器中使用的電容器。
1 工業自動化框圖

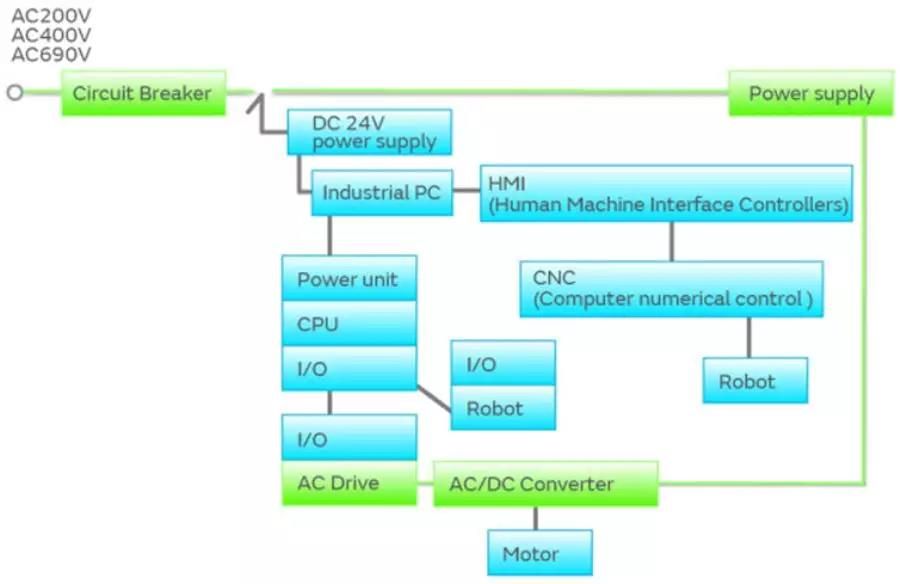

圖１ 工業自動化框圖
以上是工業自動化的一般框圖。由PLC、變頻驅動器、AC交流電機、各種電源等構成。
下面將介紹AC/DC,DC/DC變頻器的使用電路示例、電感器使用電路示例和斷路器用電源使用電路示例。
2 使用電路實例(AC/DC轉換器、DC/DC轉換器)

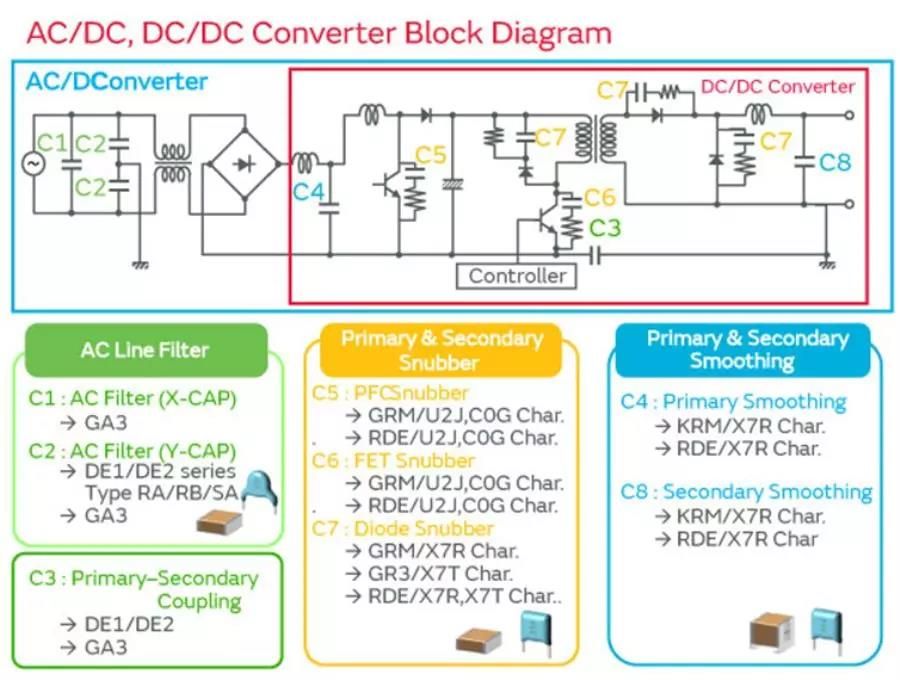

圖2 AC/DC DC/DC 轉換器框圖
以上是AC/DC轉換器、DC/DC轉換器的一般電路事例。

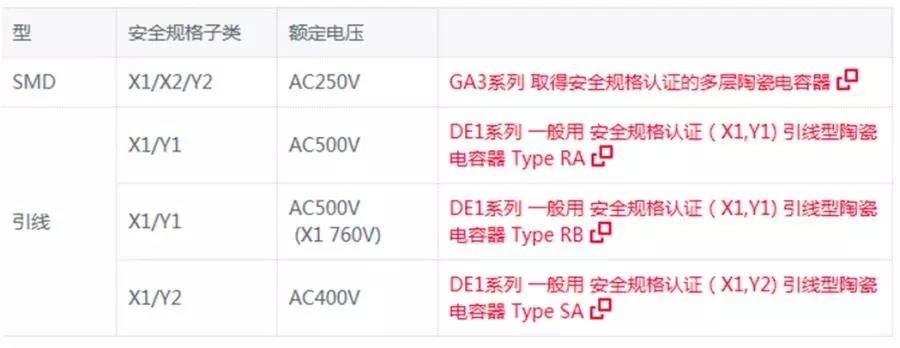

① AC線濾波器(C1,C2)和一次二次結合的耦合電容有必要使用取得安全規格認證的電容器。AC400V額定、AC500V額定新產品適用于AC400V、AC690V的AC/DC 變頻器。

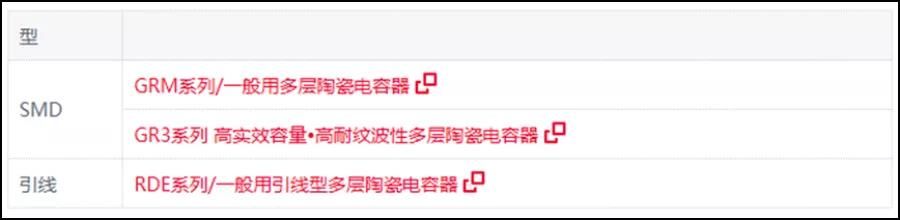

② 緩沖用電容器（C5,C6）為安裝高頻開關，要求使用低損耗電容器。因此向您推薦溫度補償型（Class1）電容器。一方面，C7因為要求去除高頻的噪聲成分，所以需要高容量。向您推薦高介電常數系統（Class2）的電容器。我們會根據不同用途，向您推薦非常適合的溫度特性產品。

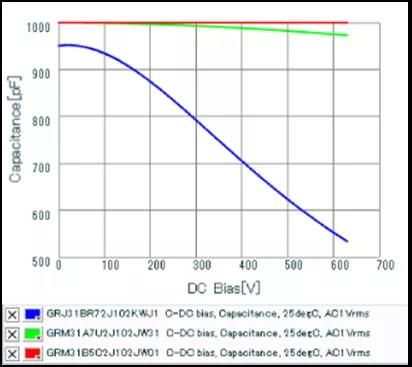

圖3 不同溫度特性、DC偏置事例

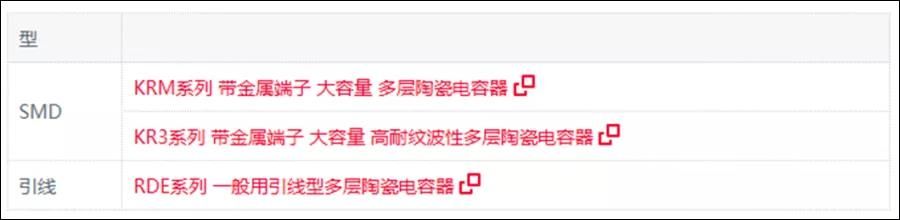

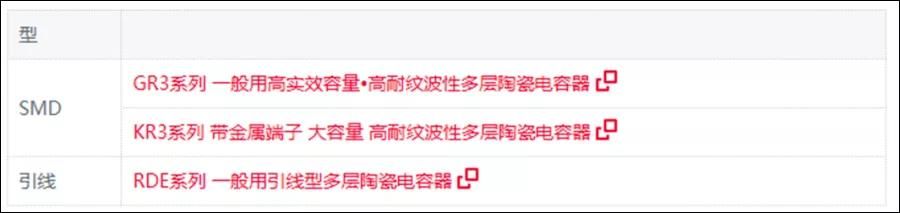

③ 平滑用電容器（C4,C8）為除去低頻噪聲，要求使用較大容量的電容器。
3 使用電路事例（逆變器電路）

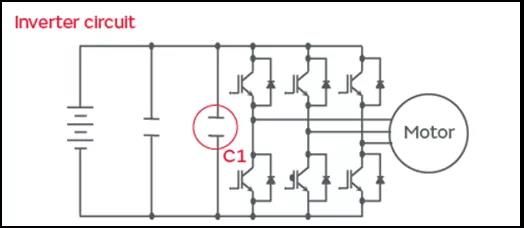

圖4 逆變器電路
以上是逆變器的一般電路事例。

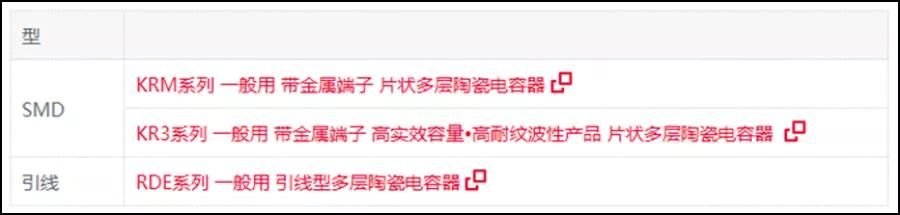

緩沖電容器（C1）要求除去高頻的噪聲成分。
4 使用電路示例（斷路器用電源）

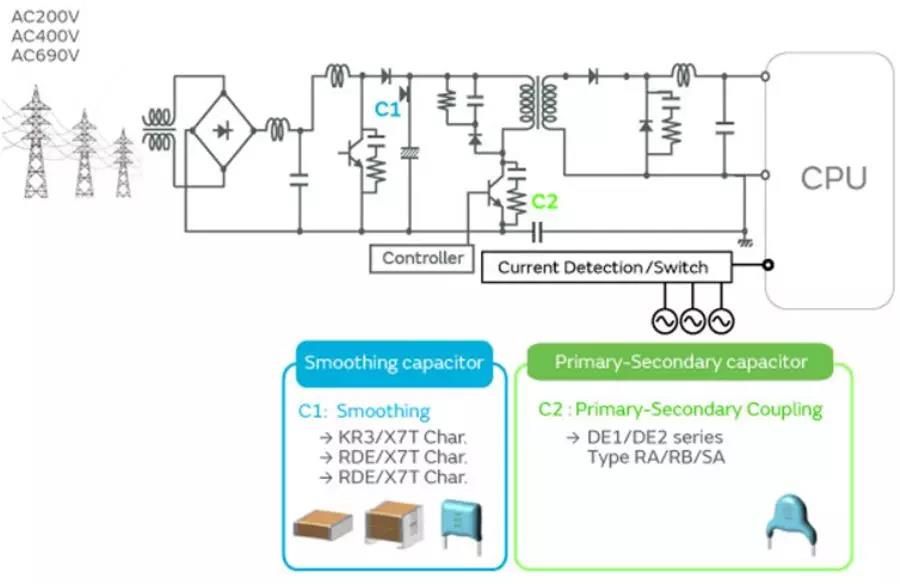

圖5 斷路器用電源電路
上述是用于斷路器的電源的電路示例。
① 平滑用電容器（C1）為除去低頻噪聲，要求使用較大容量的電容器。

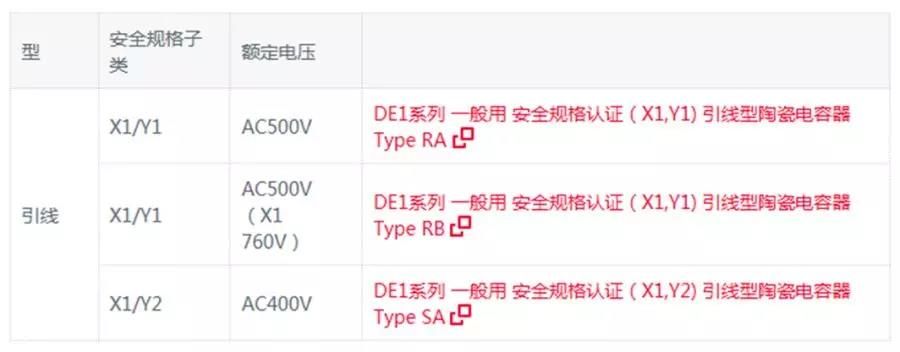

② 一次二次耦合的耦合電容（C2）中有必要使用取得安全規格認證的電容器。AC500V額定、AC400V額定產品因為其高的脈沖耐性，適用于斷路器用電源用途。
