USB 3.1 Type C 為什么會火起來
想當年USB 3.0標準出來時，寫過N篇報道，參加過N次推廣，但系統廠商仍然在觀望，普及仍然是慢騰騰，而USB3.1 Type C 在年初CES大展上的出現，市場立馬接納，搭載Type C產品的出現的噌噌噌的，除了PC產品之外，也延伸至手機、平板應用。
除了蘋果、樂視、索尼等等一批新款手機或電腦搭載Type C接口，前一陣SanDisk還推出支持USB Type-C接口的U盤，據稱會在Q2上市。
這是為嘛？
簡單——因?yàn)樗鼭M足了消費者的真正價值訴求：更纖薄的工業設計、終端用戶的易用性（允許正反插的插頭）、更大的電流用于快速充電，以及通過同一條線纜傳輸數據、視頻和同時充電的能力，并且，同一條線纜可支持USB2.0、USB3.0、顯示端口、HDMI、PCIe、VGA和Ethernet等等協議。
這些都使得Type-C大有山雨欲來之勢，這款代表著現今傳輸領域最高技術的新型接口，以最快10Gbps傳輸速率，最大100W電力支持傳輸，似乎在預謀掀起顛覆性的行業革命。
芯片廠商照例行走在新技術推廣的最前列，小編在此搜羅了目前市面上較全的Type C產品，若有遺漏，歡迎大家補充啊。
Fairchild首款商用USB Type-C，樂視超薄智能手機的選擇
Fairchild首款商用 USB Type-C 器件應用于樂視網最新推出的 MAX1、X1 和 S1 系列智能手機中。
Fairchild 的最新 USB 解決方案將新型 Type-C 接口的全部關鍵特性集成到一個僅 1.2 mm x 1.2 mm 的超小型 WLCSP 封裝中。由于具有體積小巧、待機功耗極低的特點，該解決方案非常適合具有新型 USB 接口特性的下一波移動產品、軟件狗、旅行適配器、PC、配件和可穿戴設備。
樂視移動公司總裁馮幸說 : “Fairchild 提供了一個可大大節省電路板空間同時滿足 USB Type-C 所有技術要求的關鍵解決方案。從提供樣品到直接與我們的工程師合作，F(xiàn)airchild 提供的大力支持使得我們能夠率先向市場推出我們認為真正差異化的 USB Type-C 智能手機。”

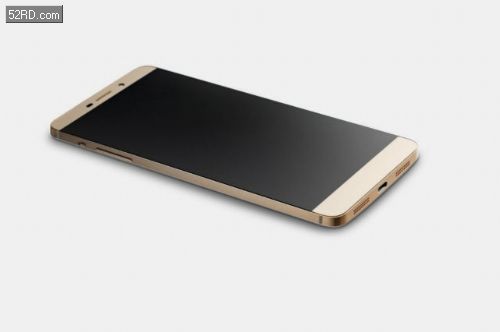

新 USB 標準的封裝有助于實現更纖薄的設計，比如樂視網的超薄智能手機自稱顯示屏周圍幾乎沒有邊框。
目前 Fairchild 新型 USB-Type C 控制器 FUSB300C正在供貨中并可提供樣品。Fairchild 將在2015 年第 3 季度推出 USB Type-C 控制器系列的其他產品。
賽普拉斯第二代USB Type-C產品已出樣
賽普拉斯半導體具有電力傳送（PD）功能的超小尺寸集成USB Type-C控制器已出樣。

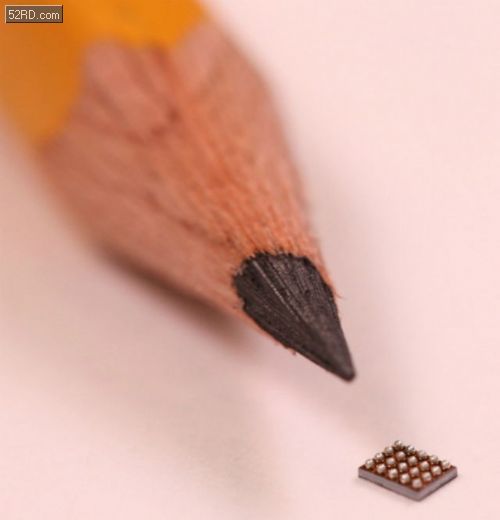

這一可編程EZ-PD CCG2 控制器針對2.4毫米厚度的USB Type-C線纜連接器進行了優化，可支持所有USB Type-C下行面端口（DFP）或上行面端口（UFP）應用。EZ-PD CCG2的封裝方式為3.3 mm2 晶圓級芯片尺寸封裝(WLCSP)，并且是首款可編程解決方案，完全集成了Type-C通訊所需的Type-C收發器和終結電阻。
USB Type-C標準正在迅速獲得頂級PC廠商支持，其小尺寸、易用型連接器和線纜能夠傳輸多種協議的數據，并具有傳送最大100瓦電力的能力，與之前7.5瓦的標準相比有了顯著改進。 然而，Type-C標準要求采用可報告所支持特性（如電流承載能力、支持的協議，以及供應商身份等）的電子標識電纜（EMCA）。標準的微控制器可以用于制造EMCA，但會因需要外部IC和被動式組件而使設計變得復雜。
賽普拉斯的EZ-PD CCG2 Type-C控制器擁有前所未有的集成度，僅需要5個或更少的外部組件，縮短了物料清單，因而能很好地迎接這一挑戰。該產品是被動式和主動式EMCA線纜的理想選擇，同時也很適合線纜適配器，將用戶具有Type-C接口的設備鏈接到具有顯示端口或HDMI端口的設備。
EZ-PD CCG2控制器具備裸片內系統級ESD保護（8千伏接觸放電、15千伏空氣放電）功能，無需采用外部組件實施保護，因而可將產品尺寸做得更小，進一步減少所需物料。該控制器擁有ARM Cortex-M0內核及32kB 閃存， 具有很大的靈活性，可在開發過程中、生產線上或者是現場進行固件升級。這一功能對于應對未來USB-IF規范的變更特別有幫助，僅需更新固件版本即可實現兼容性。
成繹半導體：首款國產USB Type-C

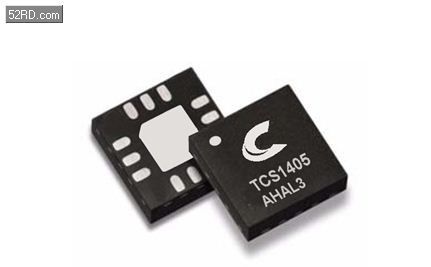

成繹半導體技術(上海)有限公司率先推出首款國產高性能USB Type-C邏輯與控制芯片TCS1405.
該芯片滿足USB Type-C規范定義的所有要求，如支持DFP, UFP, DRP, try.DFP四種模式，支持Type-C電流模式及音頻附件，VBUS及CC管腳都支持30V高壓及防浪涌保護，可以動態改變工作角色，且僅有5uA的 待機電流。
TCS1405 USB Type-C邏輯與控制系列芯片目前正在出樣，已提供參考設計，具有多種封裝，預計五月量產。
臺灣鈺創Type-C連接器Switch控制IC EJ179
鈺創USB Type-C連接器Switch控制IC，代號EJ179，支持正反兩面插拔，可提供每秒10Gb超高速傳輸頻寬，為市場上第一顆支持最高傳輸速率 10Gbps之USB Type-C Switch控制芯片。
鈺創最新之USB Type-C Switch控制IC ，可支持外部電源開關控制信號，促成USB Type-C連接器正反兩面插拔；而整合Communication Channel (CC)邏輯控制，更可降低組件數量及縮小系統電路板所占空間，符合Type-C之8.4mm x 2.6mm小尺寸規范。
鈺創EJ179支援USB Type-C規格，可資訊、數據、影音傳輸，其最高傳輸速率可達10Gbps，比USB 3.0快2倍，比USB 2.0快10倍，同時可傳輸電力，支持5V電壓提供3A電流，即15瓦之最高傳輸電力，對于手機、平板等行動裝置，可共享插頭，避免資源重復浪費。
針對國際USB-IF協會全力推動此等更新變革，鈺創科技公司推出一系列IC產品：(1) USB PD 2.0之EJ898、(2) USB Type-C Switch 整合邏輯控制功能之EJ179V、(3)全球第一顆IC集成USB Type-C Switch加PD 2.0多功能之EJ988.
鈺創領先推出USB PD 2.0控制IC－EJ898，USB PD乃從電壓、電流到傳輸溝通方式，提供功率傳送之新規格進化，從USB PD 1.0提供Type-A、Type-B之功率傳輸演進至PD 2.0可提供USB Type-C連接器之需求。EJ898其最高傳輸電力可高達100瓦，即透過20伏電壓提供5安培電流，進行供電端 (Provider) 與受電端 (Consumer) 之間雙向?qū)щ娭娫垂⿷?yīng)，并滿足電源傳輸之高度彈性，優化電源管理機制，適用于USB 3.1、USB 3.0、USB 2.0接口及其它USB規格，可廣泛應用于各類電子系統產品之具備充電功能。鈺創公司推出全系列之USB PD 1.0至USB PD 2.0多項產品以滿足系統客戶之多樣化更新。
針對USB Type-C Switch解決方案，鈺創推出多款I(lǐng)C產品，2014年十月份已發表之USB Type-C訊號轉換IC解決方案－EJ179S產品，現更推出USB Type-C訊號轉換整合邏輯控制之EJ179V產品，可支持各種新型USB Type-C連接器正反兩面插拔、支持外部電源開關的控制信號、整合多功能邏輯控制、更可降低組件數量及縮小系統電路板以符合Type-C 之8.4mm x 2.6mm小尺寸之連接器規范；為滿足手機及平板等行動裝置之電力供應需求，EJ179V可以在5伏電壓上提供電流至3安培，即15瓦之傳輸電力，并且各 裝置可共享插頭，將大幅提高消費者之使用便利性，避免資源重復浪費。
為滿足部份客戶在系統產品使用空間不足或要減少主板正反兩面焊接，鈺創科技領先全球推出第一顆IC，其中集成USB Type-C Switch 加上 PD 2.0多功能之新產品：EJ988，可支持USB Type-C連接器之正反兩面插拔、可進行20伏、5安培電力輸送，最高傳輸電力可高達100瓦；提供每秒至10 Giga-Bits之超高速傳輸帶寬；縮小組件體積，可節省主板面積。EJ988可被廣泛使用在輕薄短小之移動、穿戴電子系統中。
