安規電容濾波作用案例
最近很多朋友為了電源跨線電路消除噪音而煩惱，那么小編今天跟大家探討下安規電容濾波作用。
當在電源跨線電路中使用電容器來消除噪音時，不僅只有正常電壓，還必須考慮到異常的脈沖電壓（如閃電、突波）的產生，這可能會導致電容器冒煙或者起火。所以，跨線電容器的安全標準對于在不同國家有嚴格規定，故必須使用經過安全認證的電容器簡稱：安規電容。
在使用安規電容需要注意不允許將直流電容器用作跨線電容器使用，對于X2類抑制電源電磁干擾用電容器應適用于在電容器失效時不會導致電擊危險的場合，如電源跨線路連接，可承受2.5kV的脈沖電壓。對于Y2類抑制電源電磁干擾用電容器應適用于在電容器失效時不會導致電擊危險的場合，用于電源跨線路連接時，能承受5kV的脈沖電壓沖擊，不致發生擊穿現象。

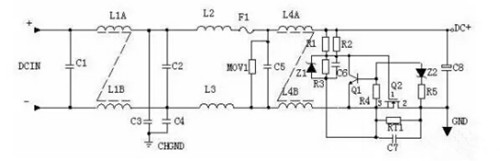

以上是對安規電容濾波作用的一些簡單介紹，下面我們給大家介紹下DC 輸入濾波電路原理如下圖所示：
一、輸入濾波電路：C1、L1、C2組成的雙π型濾波網絡主要是對輸入電源的電磁噪聲及雜波信號進行抑制，防止對電源干擾，同時也防止電源本身產生的高頻雜波對電網干擾。C3、C4 為安規電容，L2、L3為差模電感。
二、R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7組成抗浪涌電路。在起機的瞬間，由于 C6的存在Q2不導通，電流經RT1構成回路。當C6上的電壓充至Z1的穩壓值時Q2導通。如果C8漏電或后級電路短路現象，在起機的瞬間電流在RT1上產生的壓降增大，Q1導通使 Q2沒有柵極電壓不導通，RT1將會在很短的時間燒毀，以保護后級電路。
