Y電容位置
Y電容是安規電容系列電容，也可稱之為安全電容。在火線和地線之間以及在零線和地線之間并接的電容，一般統稱為Y電容。 這兩個Y電容連接的位置比較關鍵。由于Y電容的耐壓性能對保護人身安全具有重要意義，必須需要符合相關安全標準，以防引起電子設備漏電或機殼帶電，容易危及人身安全及生命。
Y電容的位置：Y電容通？煞旁。

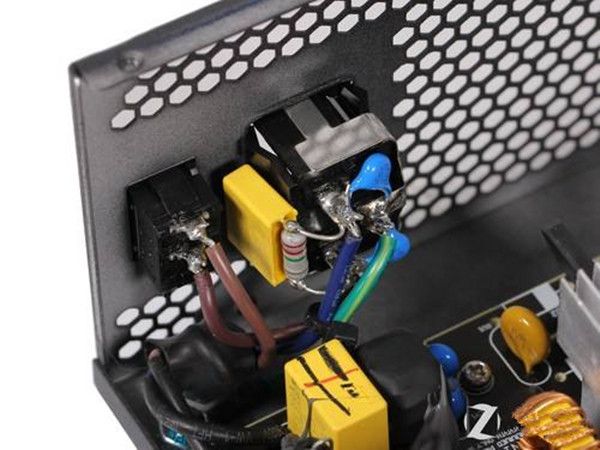

1、 輸入端和共模電感形成濾波器，L和N分別對PE加；
2、 儲能大電容正負端對PE加；
3、輸出端對PE加；

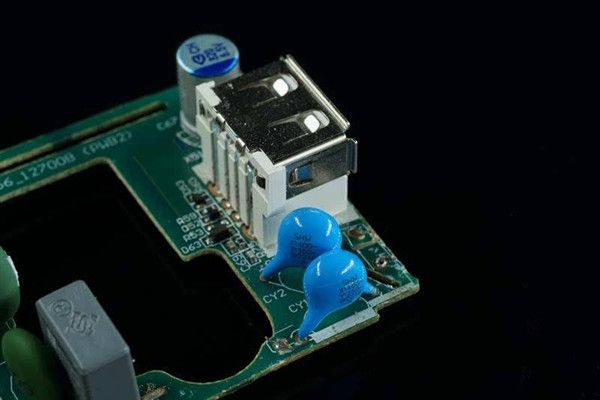

4、變壓器原副邊跨接。
通常小功率電源就會單采用第4種接法，如果是ACDC converter，就要用Y1電容，因?yàn)樵边呅枰?KVAC。
如果原副邊都有對PE的Y電容，注意此時兩處Y電容通過PE串聯，打AC高壓的時候，會根據容值來分配電壓，在選取Y電容時要注意這個。
因Y電容的電容量必須受到限制，要求電容值不能偏大，而耐壓必須較高。從而達到控制在額定頻率及額定電壓作用下，流過它的漏電流的大小和對系統EMC性能影響的目的。GJB151規定Y電容的容量應不大于0.1uF。
Y電容除符合相應的電網電壓耐壓外，還要求這種電容器在電氣和機械性能方面有足夠的安全余量，避免在極端惡劣環境條件下出現擊穿短路現象。
