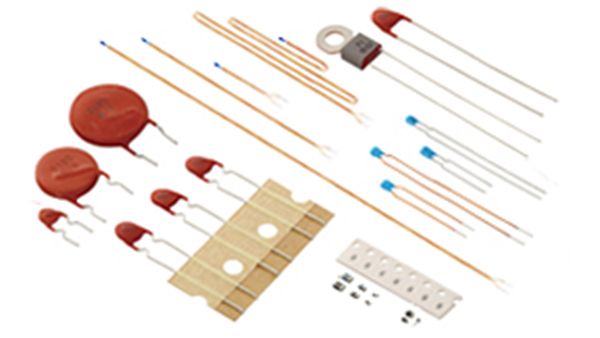

熱敏電阻技術術語,熱敏電阻型號和符號
1. 居里點
“POSISTOR?”在達到某一溫度前，電阻值是恒定的，一旦超過這一溫度，電阻值也會急劇上升。這一電阻值的變化點成為“居里點 (也稱為居里溫度) ”，村田制作對其的定義是25℃時電阻值的2倍電阻值所處的溫度。
2. 溫度補償
是由溫度變化導致儀器、測量器等產生誤差，經過特別設計對附屬裝置和電氣電路進行補償。對于會因溫度變化而改變特性的元件而言，可以通過抑制溫度變化進行工作。
3. 突入電流
在啟動電子設備的開關電源時，流過超過額定電流值的大電流。
什么是突入電流?
4. 正溫度系數熱敏電阻
我們稱隨溫度上升，電阻也上升的特性為正溫度系數，PTC熱敏電阻的溫度特性為正溫度系數。因此我們稱它為正溫度系數熱敏電阻。
5. 負溫度系數熱敏電阻
我們稱隨溫度上升，電阻減小的特性為負溫度系數，NTC熱敏電阻的溫度特性為負溫度系數。因此NTC熱敏電阻為負溫度系數熱敏電阻。
6. B常數
使用在規定的周圍溫度2點處的電阻值，根據下面公式計算出表示電阻變化的常數。
B=ln (R/R0) / (1/T-1/T0)
R: 周圍溫度為T (K) 時的電阻值 R0: 周圍溫度為T0 (K) 時的電阻值
7. 最大工作電壓
是指在工作溫度范圍內，平時可對POSISTOR?施加的最大電壓。
8. 耐電壓
在25℃的靜止空氣中施加三分鐘也能承受的電壓為耐電壓。施加電壓采用從0V開始，緩慢上升至耐電壓的上升方法。
9. 熱放散系數 (D)
是指發熱體和周圍溫度的溫度差為1℃時，單位時間內損失的熱量。
W=I?V=D (T-T0)
T: 發熱體溫度
T0: 周圍溫度
D. : 熱發散系數 (W/°C)
此數值通常由發熱體本身的尺寸、結構及材質所決定。
10. 熱時間常數 (γsec)
POSISTOR?周圍溫度從T0瞬間移動至T1時，溫度差的0.632倍為時間。一般由熱放散系數 (W/℃) 和熱容量H (W?sec/℃) 表示γ＝H/D。這與動特性相關。
11. 發熱工作點
POSISTOR?自身發熱與向外部發熱呈平衡狀態的工作點。
12. 電流保護
根據POSISTOR?的電流電壓特性，電流的極大點稱為電流保護。
13. 電流保護變動范圍
POSISTOR?的電流保護隨周圍溫度、電阻值、溫度特性、形狀等改變。超過電流保護上限的電流領域?yàn)楣ぷ黝I(lǐng)域，低于下限的電流領域?yàn)椴还ぷ麟娏黝I(lǐng)域，上下限間的電流領域稱為電流保護變動范圍。
14. 工作時間
工作時間為流經POSISTOR?的突入電流減少至1/2所需的時間。
