新唐為您的家電安全把關：電能表外置斷路器
隨著智慧工廠及智慧校園等對電能表外置斷路器智能要求，目前使用新唐8位MCU的解決方案已在廣大客戶眾應用。
低運行，低待機功耗的智能斷路器（Circuit-breaker）
能夠閉合、承載和分?jǐn)嗾ｋ娐窏l件下的電流，而且在規定的異常電路條件下，諸如短路，也能閉合、承載一定時間和自動分?jǐn)嚯娏鞯拈_關裝置。
電能表外置斷路器
電能表外置微型斷路器是配合智能電能表實現智能費控功能的關鍵器件。分半自動和全自動兩大類：
半自動式， 帶分離脫扣功能的微型斷路器，只能實現欠費后自動斷電，交費后還需專業人員手動合閘。
全自動式，具有滅弧和遠程自動分、合閘功能；支持過載保護、短路保護、漏電保護等功能。
新唐方案特點
符合國家電網&南方電網技術規范要求
全自動式電能表外置微型斷路器
用于家庭或下級終端場合
采用1T增強型8051內核，內置多路高精度ADC，PWM
低運行，低待機功耗
ESD 8 kV / EFT 4.4 kV, 工作溫度 -40 ~ 105 °C
MSOP10/ TSSOP 14/20

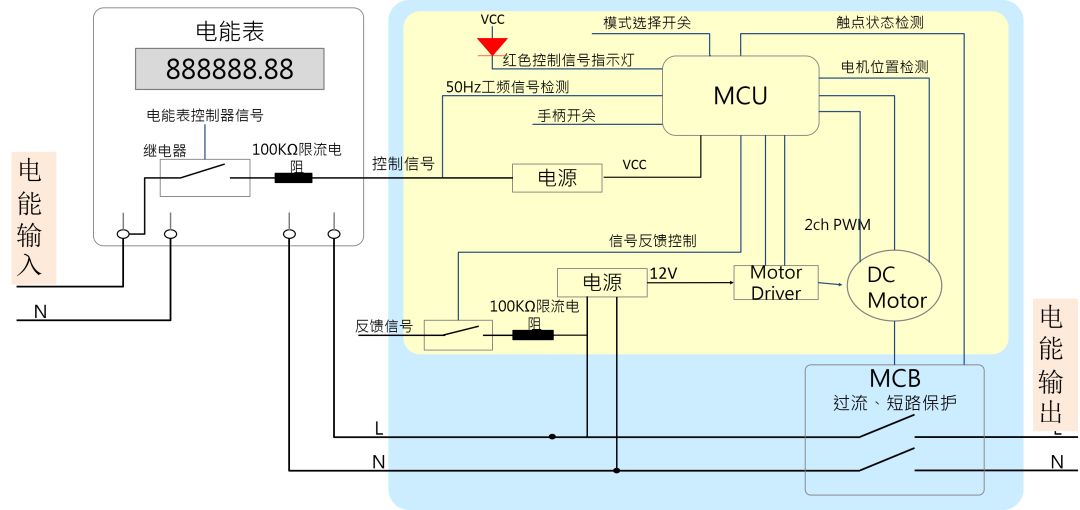

電能表外置斷路器框圖
推薦微控制器型號:👍 MS51
編輯：zzy 最后修改時間：2022-10-21
