川土微8通道隔離式數字輸入接收器CA-IS398X
川土微CA-IS398X系列器件提供8通道隔離式數字輸入，非常適合工業應用中常用的24V數字邏輯。這些通道可以吸收電流或者提供電流，并具有集成的安全額定隔離度。結合一些外部器件，CA-IS398X可以滿足IEC 61311-2 開關類型1、2或3的要求。川土微代理穎特新科技提供CA-IS398X產品銷售與技術服務！
CA-IS3980S通過SPI口對芯片內部寄存器狀態進行讀取，還可以通過SPI口對芯片進行寫操作從而實現芯片的靈活配置？梢耘渲猛ǖ赖臑V波器模式、去抖動濾波器時間常數。CA-IS3980S除了4線SPI引腳除外，還具有MOSI_THRU引腳，該引腳可以實現多芯片菊花鏈?zhǔn)浇Y(jié)構，即一個單獨的SPI接口上串聯16個CA-IS3980S，而無需其他控制信號。因此16個CA-IS3980S通過組成菊花鏈結構的網絡，可以監控128通道的狀態。

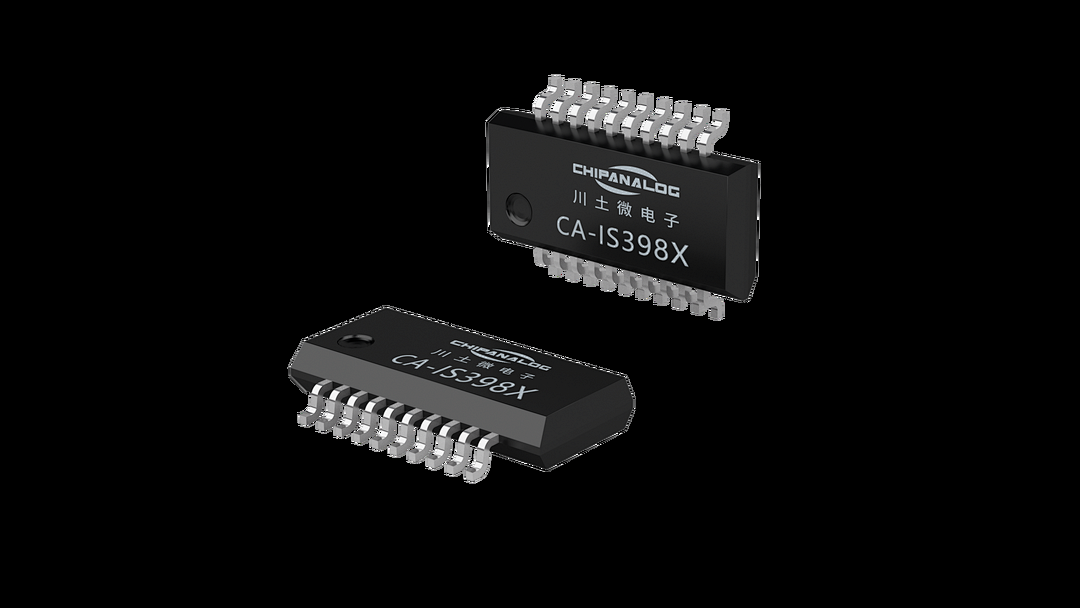

川土微電子CA-IS398X

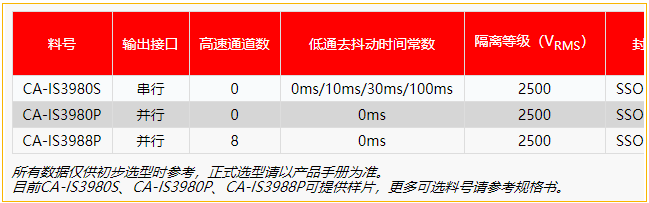

8通道隔離式串行數字輸入接收器選型表
產品特性
符合IEC61131-2針對24V隔離式數字輸入的1、2、3類特性標準
通道數：?jiǎn)畏庋b8通道輸入
現場側供電：兼容光耦輸入，無需現場側供電
電源電壓：2.25V~5.5V
高數據率：Up to 2Mbps
耐壓等級：2500VRMS
ESD等級 ：HBM ±4KV
高CMTI：300 kV/us(低速通道)，50 kV/us(高速通道)
SPI接口：CA-IS3980S具有SPI接口
去抖動：可選去抖動濾波器時間：0ms,10ms,30ms,100ms
溫度范圍：-40°~125°C
超小封裝：SSOP20（Y）
