航順芯片HK32F103xC/D/E-flash擦寫應用及注意事項
HK32F103x/C/D/E是航順公司推出的中大容量的F103系列芯片。作為32位MCU,基本會內置flash以便應用程序的存儲及更新,其可靠性及訪問速度也遠遠優于外部flash。Flash閃存主要特性
高達512 Kbyte Flash存儲器
存儲器結構:
◆主閃存模塊:512Kbyte,該存儲塊劃分為256(Page)×2Kbyte
◆選項字節有256個字
閃存的接口特征:
◆帶預取緩沖器的讀接口
◆選擇字節加載器
◆閃存編程/擦除操作
◆訪問/寫保護
◆低功耗模式

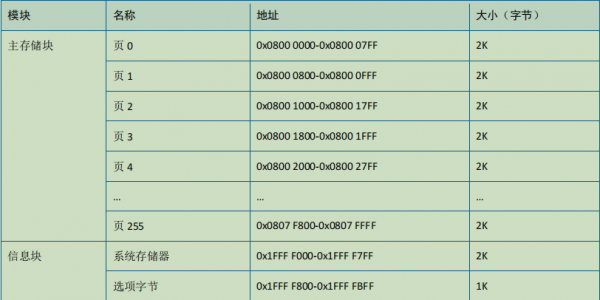

Flash空間由32位寬的存儲單元組成,既可以存代碼又可以存數據。主閃存塊有256頁(每頁2Kbyte)。模塊如下表所示:

Flash寫和擦除操作
Flash擦寫模塊處理Flash的編程和擦除,它包含12個32位的寄存器。在產品的整個工作電壓范圍內支持執行Flash編程和擦除操作。該操作由下列12個寄存器完成:
●Flash關鍵字寄存器(FLASH_KEYR)
●Flash選項關鍵字寄存器(FLASH_OPTKEYR)
●Flash控制寄存器(FLASH_CR)
●Flash狀態寄存器(FLASH_SR)
●Flash地址寄存器(FLASH_AR)
●Flash選項字節寄存器(FLASH_OBR)
●Flash寫保護寄存器(FLASH_WRPR)
●Flash控制寄存器2(FLASH_ECR)
●4個編程數據寄存器(PW0~PW3)
只要CPU不訪問Flash空間,正在執行的Flash寫操作不會妨礙CPU的運行。即,在執行寫/擦除操作的同時,不能對Flash取指和訪問其數據。否則,總線訪問將暫停。
復位后,F(xiàn)lash存儲器默認處于受保護狀態,以避免意外擦除。FLASH_CR寄存器的值通常不允許改寫,只有對FLASH_KEYR寄存器進行解鎖操作后,才具有對FLASH_ CR寄存器的訪問權限。解鎖操作包括以下步驟:
1.向FLASH_KEYR寄存器寫入關鍵字KEY1=0x45670123。
2.向FLASH_KEYR寄存器寫入關鍵字KEY2=0xCDEF89AB。
任何錯誤的順序?qū)?huì)鎖死FLASH_CR直至下次復位。當發生關鍵字錯誤時,會由總線錯誤引發一次硬件錯誤中斷。
●如果KEY1出錯,就會立即中斷。
●如果KEY1正確但KEY2錯誤時,就會在KEY2錯的時刻觸發中斷。

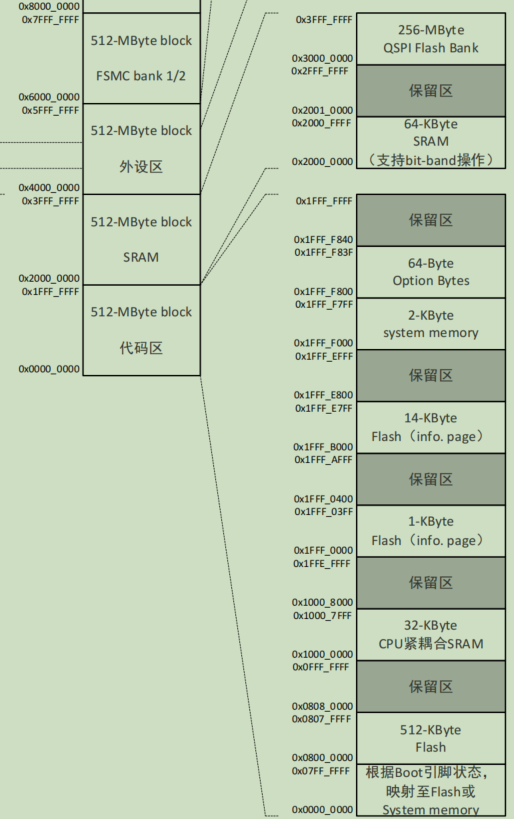

可以對比以下該系列芯片的主要儲存器映射圖:

標準編程
Flash 存儲器接口會預讀待編程地址的內容,然后判斷其是否已經被擦除,如果不是,那么編程操作會自動取消,并且在FLASH_SR寄存器的PGERR位上提示編程錯誤告警。如果被編程的內容為全零,則會例外,這時會正確編程并且不告警。
如果待編程地址所對應的FLASH_WRPR中的寫保護位有效,同樣也不會有編程動作,同樣也會產生編程錯誤告警。編程動作結束后,F(xiàn)LASH_SR寄存器中的EOP位會給出提示。
主Flash存儲器標準模式下的編程過程如下:
●半字、字編程:
1.檢查FLASH_SR中的BSY位,以確認上次操作已經結束。
2.置位FLASH_CR寄存器中的PG位或者FLASH_ECR的WPG位。
3.根據配置,以半字/字為單位向目標地址寫入數據。
4.等待FLASH_SR寄存器中的 BSY 歸零。
5.讀取編程的值然后驗證。
1.檢查FLASH_SR中的BSY位,以確認上次操作已經結束。
2.置位FLASH_ECR寄存器中的2WPG位或者4WPG位。
3.根據配置,向PW0~PW1或者PW0~PW4寫入數據。
4.向FLASH_AR寫入待編程位置最低位置地址。
5.置位FLASH_CR寄存器中的STRT位為1。
6.等待FLASH_SR寄存器中的BSY歸零。
7.讀取編程的值然后驗證。
注意:當 FLASH_SR中的BSY被置’1’時,寫模式下的寄存器不能被讀。
Flash存儲器擦除
Flash存儲器可以按頁或半頁為單位擦除,也可以整片擦除。
頁擦除
擦除頁的步驟如下:1.檢查FLASH_SR中的BSY位,以確認上次操作已經結束。
2.將FLASH_CR寄存器中的PER位置為1,以選擇按頁擦除。
3.寫FLASH_AR寄存器的FAR位,寫入待擦除頁的地址。
4.將FLASH_CR寄存器中的 STRT 位置為1,以啟動擦除操作。
5.等待FLASH_SR中的BSY變?yōu)?,表明擦除操作完成。
6.檢查L(zhǎng)ASH_SR寄存器的EOP標志(若Flash擦除成功會置位EOP),然后軟件清除該標志位。
半頁擦除
Flash的半頁為1Kbyte,半頁擦除流程和頁擦除流程類似,區別在于把FLASH_ECR中的HPER位置’1’。擦除半頁的步驟如下:
1.檢查FLASH_SR寄存器中的BSY位,以確認上次操作已經結束。
2.將FLASH_CR寄存器中的HPER位置為1,以選擇按半頁擦除。
3.寫FLASH_AR寄存器的FAR位,寫入待擦除半頁的地址。
4.將FLASH_CR寄存器中的STRT位置為1,以啟動擦除操作。
5.等待FLASH_SR中的BSY變?yōu)?,表明擦除操作完成。
6.檢查L(zhǎng)ASH_SR寄存器的EOP標志(若Flash擦除成功會置位EOP),然后軟件清除該標志位。
整片擦除
可以用整片擦除命令一次擦除整個Flash區,但該命令不會影響信息塊,具體步驟如下:
1.檢查FLASH_SR寄存器的BS位,以確認上次操作已經結束。
2.將FLASH_CR寄存器中的MER位置為1,以選擇整片擦除。
3.將FLASH_CR寄存器中的STRT位置為1,以啟動擦除操作。
4.等待FLASH_SR中的BSY位置0,表明整片擦除操作結束。
5.檢查FLASH_SR寄存器的EOP標志位(如果Flash擦除成功會置位EOP),然后軟件清除該標志位。
flash在寫及擦除使用過程中需要注意的地方
問題描述:
CACHE打開的情況下,F(xiàn)LASH寫及擦除操作時產生錯誤。
根本原因:設計原因。
解決方案:
在寫了FLASH->AR寄存器后,操作FLASH->CR寄存器前執行CACHE->CTL|=0x0800指令清一下CACHE。對于HK32F103xCxDxE,我們已經在hk32f10x_flash.c 中已經修改。
