航順單片機RS485應用的一個BUG
由于芯片缺貨等各種原因引起的價格與交期原因，ST的芯片價格一直居高不下，迫于成本壓力，最近嘗試使用了航順的單片機HK32F103C8T6，價格要比ST的便宜不少，硬件兼容，軟件需做少許改動，上手容易。跟大家分享一下使用過程中發現的一些小問題。

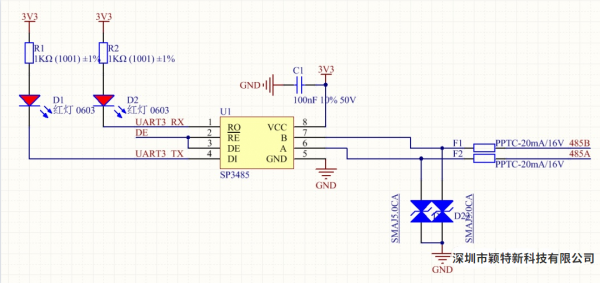

串口不進接收中斷硬件是單片機+SP3485芯片，做485通訊，Modbus協議，電腦為主機，電路板為從機，總線上也掛了其它板子的從機設備。
測試過程發現經常485通訊中斷（其它板子正常），重新上電后正常。以為是芯片死機了，但是在線仿真測試的時候發現芯片并沒有死機，示波器測試串口接收端是有數據的，只是串口中斷進不去。
然后單獨一塊板子進行測試，一切正常，但是將485的通訊線短路幾次后，又出現上述情況。判斷是總線沖突導致的，但是其它板子是別人設計的，不好修改，只好在自己設計的板子上下功夫。換上ST的單片機，發現正常了，確定了是HK單片機的問題。硬件沒問題，只能通過修改軟件來解決了，清除接收中斷、溢出中斷、錯誤中斷等都無效，后面在仿真中又發現，出問題后只要將串口寄存器USART1->SR和USART1->DR添加到監視串口，程序就可以恢復了。是不是說明只要讀取一下串口寄存器的值就恢復了呢。于是想了一個笨辦法：
定義一個全局變量，在滴答定時中斷中+1，在串口接收中斷中清零。由于485總線上一直在通訊，所以串口應該會頻繁的進中斷，該變量的值不會很大。在主程序中判斷該變量，如果超過1000，說明超過1秒沒進串口中斷，應該是出問題了，此時程序讀取一次串口寄存器的值即可。
if(uart_dect_tick > 1000)
{
uart_dect_tick = 0;
uint8_t temp = USART1->SR;
temp = USART1->DR;
}
經過測試，發現確實是這樣，串口接收部分也會偶爾卡一下，但是會自動恢復。沒有再出現上面的問題。
在網上也發現其他朋友也遇到了此問題，說明這個芯片確實存在BUG，上面的方法只是一個無奈的解決方案，并不適用于所有情況，要求高的用戶還是要慎重選擇（抗干擾性稍差）。
相比ST的芯片，航順的抗干擾能力還有待優化。相同的硬件，當外部的交流接觸器動作時，會引起電源的瞬間波動，相比ST的芯片，航順的芯片會死機或者復位。當然，這個問題也可以通過優化電源設計等方法來解決。
總的來說，這個芯片在價格上有其獨有優勢，但在性能上也有有待優化的空間。
編輯：zzy 最后修改時間：2022-04-14
