MCS-51單片機定時器/計數器基礎詳述
MCS-51子系列單片機有2個定時器/計數器，即定時器/計數器0和1，52子系列單片機(8032/8052)除了有上述2個定時器/計數器外，還有一個定時器/計數器2，后者的功能比前兩者強。
1 定時器/計數器0和1
在專用寄存器TMOD(定時器方式)中，有一個控制位(C/T)，分別用于控制定時器/計數器0和1是工作在定時器方式還是計數器方式。
1. 輸入信號基本要求：24個振蕩周期，即兩個機器周期;
2. 作為定時器時，計數速率是 振蕩頻率/12;
3. 由定時器/計數器模式控制寄存器設置工作方式。
2 定時器/計數器2(自己閱讀)
定時器/計數器2是一個具有16位自動重裝載或捕獲能力的定時器/計數器。專用寄存器T2CON是它的控制寄存器。
l 可用作波特率發生器
l 定時/計數方式
3 定時器/計數器的控制和狀態寄存器
專用寄存器TMOD、TCON和T2CON用于控制和確定各定時器/計數器的功能和操作模式。這些寄存器的內容靠軟件設置。系統復位時，寄存器的所有位都被清零。

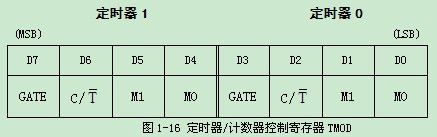

1. 模式控制寄存器TMOD

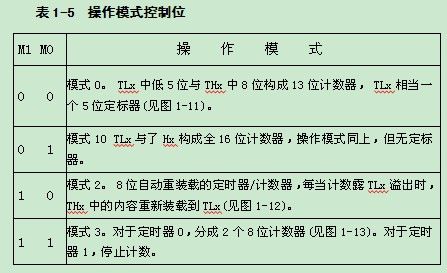

8位寬度，高四位和低四位分別控制定時器/計數器1和0，參閱圖1-11、圖1-12、圖1-13。
例 MOV TOMD，#0010 0001B ;定時器1，8位自動重裝載
MOV TH1，#56 ;時間常數
MOV TL1，#56 ;時間常數
SETB TR1 ;啟動定時器開始工作
2. 控制寄存器TCON
l TF0、TR0：定時器/計數器0
l TF1、TR1：定時器/計數器1
l IE0、IT0：外部中斷0
l IE1、IT1：外部中斷1
例如可用以下語句：
SETB IT0 //外部中斷0下降沿觸發
CLR IT1 //外部中斷1低電平觸發
3. 定時器/計數器2控制寄存器T2CON
作為波特率發生器：
l RCLK=TCLK=1
l C/T2=0
l TR2=1
