單片機外部中斷源的擴展
設計一個五個外部中斷源系統。其中最高級的外部中斷源連接到INT0腳，其余中斷源連接到INT1腳。畫出系統電路原理圖，并寫出外部中斷1的中斷服務程序。
案例分析：

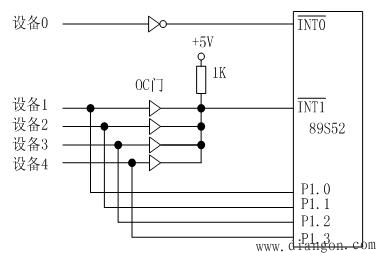

中斷與查詢相結合的方法是把系統中多個外部中斷源按它們的重要程度進行排序，把其中最高級別的中斷源接到MCS-51的一個外部中斷源輸入端（例如接到 腳），其余的中斷源用線“或”的方法連接到另一個外部中斷輸入端（ ），并同時接到一個I/O口，如圖3中所示接到P1口。中斷請求由硬件電路產生，而中斷源的識別由程序查詢來處理，查詢順序由中斷源的優先級決定。圖3為五個外部中斷源的連接電路，其中設備1~4經OC門與 連接，并連接到P1.0~P1.3，均采用電平觸發方式。設備0為最高級中斷源，單獨作為外部中斷0的輸入信號。這種辦法擴展比較簡單，但是當外部中斷擴展的數量較多時，查詢的時間比較長，導致程序的執行效率較低。
程序代碼：
ORG 1000H
LJMP INTR
INTR： PUSH PSW ; 保護現場
PUSH A
JNB P1.0, IR1 ; P1.0引腳為0，轉至設備1中斷服務程序
JNB P1.1, IR2 ; P1.1引腳為0，轉至設備2中斷服務程序
JNB P1.2, IR3 ; P1.2引腳為0，轉至設備3中斷服務程序
JNB P1.3, IR4 ; P1.3引腳為0，轉至設備4中斷服務程序
INTR1： POP A ; 恢復現場
POP PSW
RETI ; 中斷返回
IR1： …… ; 設備1中斷服務程序入口
AJMP INTR1 ; 跳轉到INTR1所指示的指令
IR2： …… ; 設備2中斷服務程序入口
AJMP INTR1 ; 跳轉到INTR1
IR3： …… ; 設備3中斷服務程序入口
AJMP INTR1 ; 跳轉到INTR1
IR4： …… ; 設備4中斷服務程序入口
AJMP INTR1 ; 跳轉到INTR1
