單片機的拉電流和灌電流
單片機的拉電流和灌電流都是對單片機的輸出而言的，是單片機驅動能力的具體體現。

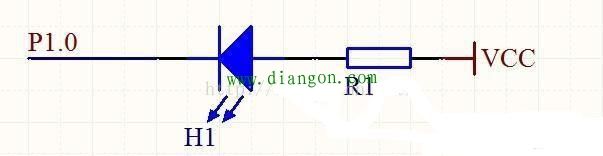

灌電流
如上圖所示，當單片機輸出低電平時，允許電路向單片機引腳內灌入電流，這個電流就叫做“灌電流”，從而發光二極管被點亮，發光二極管所在的電路可以叫做“灌電流負載”。

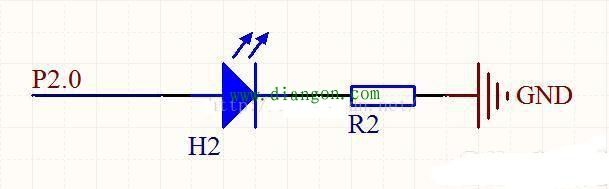

拉電流
如上圖所示，當單片機輸出高電平時，允許電路從單片機的引腳拉出電流，這個電流就叫做“拉電流”，從而發光二極管被點亮，發光二極管所在的電路可以叫做“拉電流負載”。
那拉電流和灌電流的大小是多少?這就涉及到單片機的驅動能力了，在微機原理與接口里我們知道，評價單片機的驅動能力的時候都會講到，每個引腳可以帶動多少個TTL。一般來說單片機的灌電流能力要大于拉電流能力，也就是在點燈時，建議第一圖(單片機輸出低電平)。
那單片機驅動繼電器和電磁閥之類功率較大的器件時該怎么辦呢?請聽穎特新工程師的下回分解。
